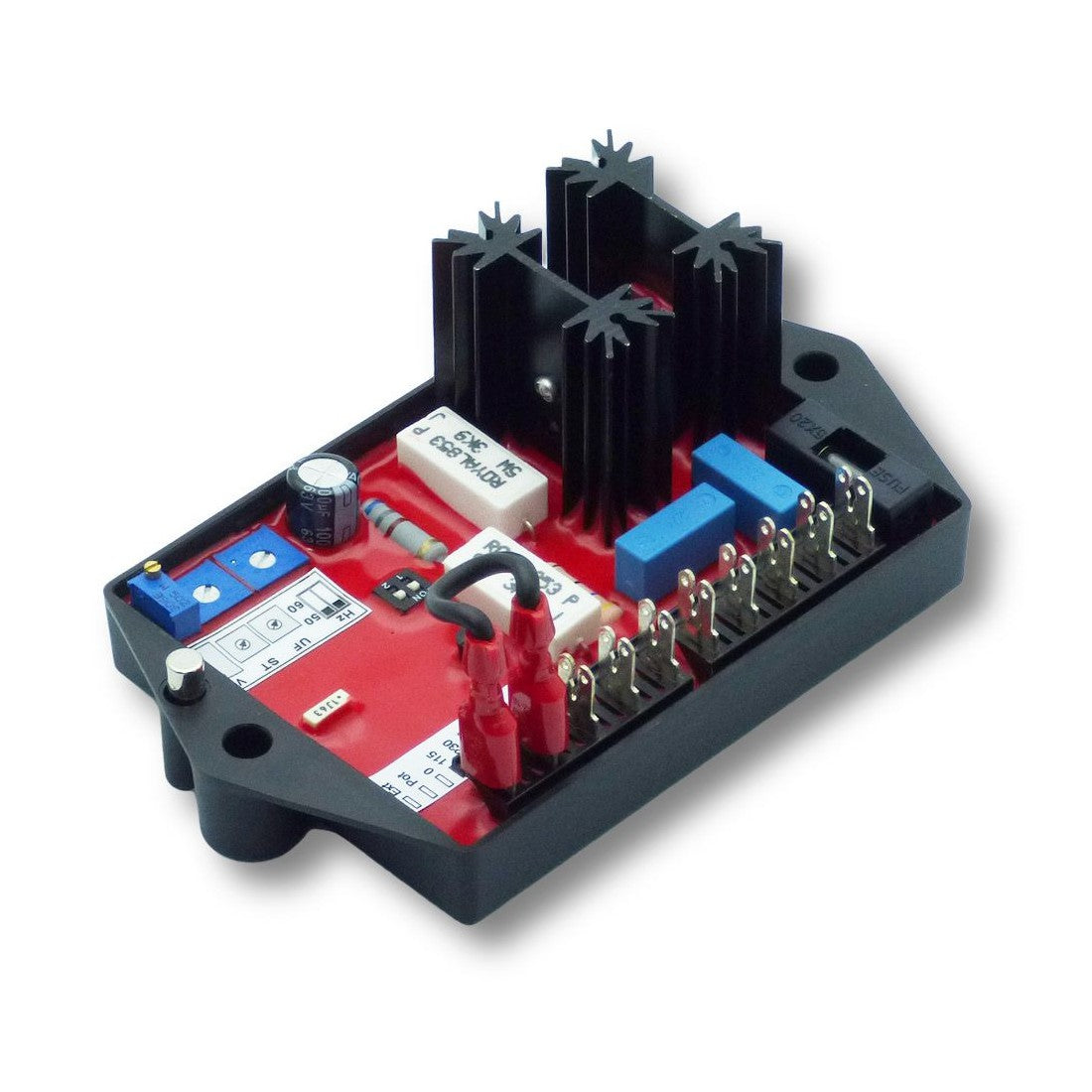

Placa SINCRO AVR BL4 115V/230V

SINCRO AVR BL4 es un Regulador Automático de Voltaje, un dispositivo capaz de estabilizar el voltaje de salida de un grupo electrógeno para alimentar equipos electrónicos.

El funcionamiento del SINCRO AVR BL4 es mediante tiristores de media onda controlados por fase y forma parte del sistema de excitación del alternador.

Además de la regulación de voltaje del alternador, el circuito SYNCHRO AVR BL4 incluye baja velocidad
características de protección. La potencia de excitación proviene directamente de los terminales del alternador.

La acumulación de tensión positiva residual está garantizada mediante el uso de semiconductores eficientes en el circuito de alimentación del SINCRO AVR BL4.
SYNCHRO AVR BL4 está conectado con los devanados del estator principal y los devanados del campo del excitador para proporcionar control del circuito del voltaje de salida.

Además de ser alimentado por el estator principal, el SINCRO AVR BL4 también obtiene un voltaje estándar de los devanados de salida para el control de voltaje. En respuesta a esta tensión estándar, SINCRO AVR BL4 controla la alimentación al campo del excitador, y por tanto al campo principal, para mantener la salida de la máquina dentro de los límites especificados, compensando la carga, velocidad, temperatura y alimentación del alternador.

Un circuito de medición de frecuencia monitorea continuamente la salida del alternador y proporciona protección contra baja velocidad de salida al reducir el voltaje de salida en proporción a la velocidad por debajo de un umbral preestablecido. Se proporciona un ajuste manual para la configuración de fábrica del umbral de baja frecuencia (UF). Esto se puede cambiar fácilmente a 50 o 60 Hz con dos interruptores.

Se proporciona conexión de un potenciómetro de voltaje remoto, que permite al usuario controlar la salida del alternador.

Además, SINCRO AVR BL4 está equipado con un fusible que se utiliza para limitar la corriente de alimentación de entrada para proteger el alternador.

ESPECIFICACIONES TÉCNICAS SINCRO INVERSOR AVR BL4

Profundidad: 75,5 mm
Altura: 45,6 mm
Ancho: 125,5 mm
Peso: 0,5 kg
Voltaje de uso: 115V / 230V
Frecuencia de uso: 50Hz / 60Hz
